Mengenal Peralatan Instalasi Listrik Rumah Tinggal Secara Umum

Pemasangan instalasi listrik di rumah tinggal tidak dilakukan sembarang karena berhubungan dengan keselamatan jiwa dan kenyamanan. Sebelum dilakukan pemasangan suatu instalasi listrik, terlebih dahulu haruslah dibuat gambar-gambar rencana berdasarkan denah bangunan yang akan ditempati. Hal-hal lain yang juga perlu diperhatikan adalah syarat pekerjaan, pelaksanaan, material yang digunakan, waktu yang dibutuhkan dan lain-lain sebagainya. Gambar-gambar yang biasanya diperlukan yaitu seperti berikut.
a. Gambar situasi, untuk menyatakan letak bangunan yang akan dipasang instalasinya, serta rencana penyambungan dengan jaringan PLN.
Gambar instalasinya meliputi hal-hal berikut:

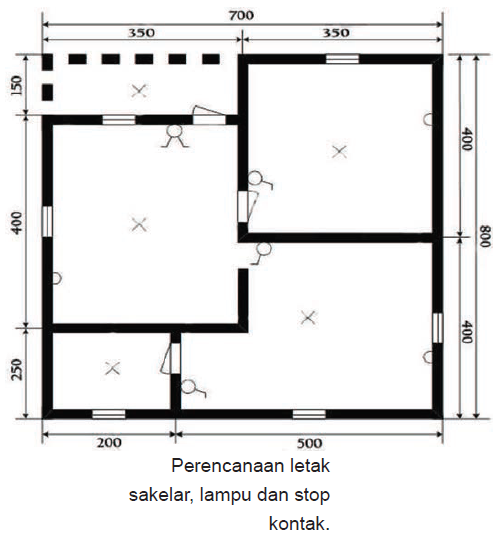

1. Rencana penempatan semua peralatan listrik yang akan dipasang seperti titik lampu, sakelar, stop kontak
2. Rencana penyambungan peralatan listrik dengan alat pelayanannya. seperti lampu dan sakelarnya, motor dan pengasutnya
3. Data teknis penting dari setiap peralatan listrik yang akan dipasang

b. Gambar diagram garis tunggal, meliputi:

1. Diagram perlengkapan hubung bagi dengan keterangan mengenai ukuran/daya nominal setiap komponen
2. Keterangan mengenai beban yang terpasang dan pembaginya
3. Ukuran dan jenis hantaran yang akan digunakan
4. Sistem pentanahannya

c. Gambar perincian dan keterangan

yang diperlukan diantaranya:

1. Perkiraan ukuran fisik perlengkapan hubung bagi
2. Cara pemasangan alat-alat listrik
3. Cara pemasangan kabel
4. Cara kerja instalasi kontrol, (jika ada)

Pengawasan dan Tanggung Jawab

Pengawasan pemasangan instalasi listrik, tanggung jawab pelaksana, dan pelaksanaan pekerjaan telah ditentukan sebagai berikut.

1. Setiap pemasangan listrik harus mendapat izin dari instansi yang berwenang, umunya dari cabang PLN setempat.
2. Penanggung jawab pekerjaan instalasi haruslah orang yang memiliki ilmu pengetahuan tentang instalasi listrik dan memiliki ijin dari instansi yang berwenang.
3. Pekerjaan pemasangan instalasi listrik harus diawasi oleh seorang pengawas yang ahli dan memiliki pengetahuan tentang listrik, berpengalaman dalam pemasangan instalasi listrik, bertanggung jawab atas keselamatan pekerjanya.
4. Pekerjaan pemasangan instalasi listrik harus dilakukan oleh orang-orang yang berpengalaman tentang listrik.
5. Pemasangan instalasi listrik yang selesai dikerjakan harus dilaporkan secara tertulis kepada PLN setempat untuk diperiksa dan diuji.
6. Setelah dinyatakan baik secara tertulis dan sebelum diserahkan kepada pemilik, instalasinya harus dicoba dengan tegangan dan arus kerja penuh dengan waktu yang cukup lama. Semua peralatan yang telah terpasang harus dicoba.
7. Perencana suatu instalasi listrik bertanggung jawab atas rencana yang telah dibuatnya.
8. Pelaksana pekerjaan instalasi listrik bertanggung jawab atas pekerjaannya selama batas waktu tertentu. Jika terjadi kecelakaan karena kesalahan pemasangan ia bertanggung jawab atas kecelakaan tersebut.

Pemeriksaan dan pengujian instalasi listrik meliputi:

1. Tanda-tanda
2. Peralatan yang dipasang
3. Cara pemasangan
4. Polaritas
5. Pentanahan
6. Tahanan isolasi
7. Kontinuenitas rangkaian

Mengenal peralatan instalasi listrik rumah tinggal

Mungkin ada yang sudah tahu beberapa peralatan listrik yang terpasang di rumah-rumah tinggal, seperti sakelar, stop kontak, steker, sekering. Berikut akan disajikan mengenai fungsi dan jenis peralatan listrik secara umum.

a. Bargainser

Bargainser merupakan alat yang berfungsi sebagai pembatas daya listrik yang masuk ke rumah tinggal dan juga berfungsi sebagai pengukur jumlah daya listrik yang digunakan di rumah tinggal tersebut. Ada beberapa batasan daya listrik yang dikeluarkan oleh PLN untuk pelanggan, yaitu 220 VA, 450 VA, 900 VA, 1.300 VA dan 2.200 VA.

Bargainser memiliki 3 bagian utama.

1. MCB (Miniatur Circuit Breaker), berfungsi untuk memutuskan aliran daya listrik secara otomatis jika daya yang dihantarkan melebihi nilai batasannya. MCB bersifat on/off dan juga berfungsi sebagai sakelar utama dalam rumah. Jika MCB bargainser ini dalam kondisi off, seluruh aliran listrik dalam rumah akan terhenti. Sakelar ini biasanya dimatikan pada saat akan dilakukan perbaikan instalasi listrik di rumah.
2. Meter listrik atau kWh meter, alat ini berfungsi untuk mengukur besaran daya yang digunakan oleh rumah tinggal dalam kurun waktu tertentu dengan satuan kWh (kilowatthour). Pada bargainser, meter listrik berwujud deretan angka secara analog ataupun digital yang akan berubah sesuai penggunaan daya listrik.
3. Spin Control, merupakan alat kontrol penggunaan daya dalam rumah tinggal dan akan selalu berputar selama ada daya listrik yang digunakan. Perputaran spin control akan makin cepat jika daya listrik yang digunakan juga makin besar. Sebaliknya, akan melambat jika daya listrik yang digunakan juga berkurang atau sedikit.

Pada kanal output bargainser, biasanya terdapat 3 kabel, yaitu kabel fasa, kabel netral, dan kabel ground yang dihubungkan ke tanah. Listrik dari PLN harus dihubungkan dengan bargainser terlebih dahulu sebelum masuk ke instalasi listrik rumah tinggal.

b. Pengaman listrik

Instalasi listrik rumah tinggal pun membutuhkan pengaman yang berfungsi untuk memutuskan rangkaian listrik apabila terjadi gangguan pada instalasi listrik rumah tinggal, seperti gangguan hubungan arus pendek atau short circuit atau korsleting.

Terdapat 2 jenis pengaman listrik pada instalasi listrik rumah tinggal, seperti berikut.

1. Pengaman lebur biasa atau biasa disebut sekering. Alat pengaman ini bekerja memutuskan rangkaian listrik dengan cara meleburkan kawat yang ditempatkan pada suatu tabung apabila kawat tersebut dialiri arus listrik dengan ukuran tertentu.
2. Pengaman listrik thermos, biasa disebut MCB, merupakan alat pengaman yang akan memutuskan rangkaian listrik berdasarkan panas.

c. Sakelar

Sakelar atau switch merupakan komponen instalasi listrik yang berfungsi untuk menyambung atau memutuskan aliran listrik pada suatu penghantar. Berdasarkan besarnya tegangan, sakelar dapat dibedakan menjadi seperti berikut.

• Sakelar tegangan rendah
• Sakelar tegangan menengah
• Sakelar tegangan tinggi atau sangat tinggi

Berdasarkan tempat dan pemasangannya, sakelar dapat dibedakan menjadi seperti berikut.

• Sakelar in-bow, sakelar yang ditanam di dalam tembok
• Sakelar out-bow, sakelar yang dipasang pada permukaan tembok.

Jenis sakelar berikutnya dapat dibedakan berdasarkan fungsinya, yaitu.

• Sakelar on-off, sakelar yang bekerja menghubungkan arus listrik jika tombolnya ditekan pada posisi on. Untuk memutuskan arus listrik tombolnya ditekan pada posisi off. Sakelar jenis ini biasanya digunakan untuk sakelar lampu.
• Sakelar push-on. Sakelar yang menghubungkan arus listrik jika tombolnya ditekan pada posisi on, dan akan secara otomatis memutuskan arus listrik ketika tombolnya dilepas dan kembali ke posisi off dengan sendirinya. Biasanya sakelar ini digunakan untuk sakelar bel rumah.

Berdasarkan jenis perunitnya, sakelar dapat dibedakan menjadi 2 jenis, yaitu:

• Sakelar tunggal, merupakan sakelar yang hanya mempunyai satu buah kanal input yang terhubung dengan sumber listrik, serta kanal output yang terhubung dengan beban listrik/alat listrik yang digunakan.
• Sakelar majemuk, merupakan sakelar yang memiliki satu buah kanal input yang terhubung dengan sumber arus listrik, tetapi memiliki banyak kanal output yang terhubung dengan beberapa beban/alat listrik yang digunakan. Jumlah kanal output bergantung pada jumlah tombol pada sakelar tersebut.

d. Stop kontak

Stop kontak atau biasa disebut outlet, merupakan komponen listrik yang berfungsi sebagai muara hubungan antara alat listrik dan aliran listrik. Agar alat listrik terhubung dengan stop kontak, diperlukan kabel dan steker atau colokan yang akan ditancapkan pada stop kontak.

Berdasarkan bentuk serta fungsinya, stop kontak dapat dibedakan menjadi 2 macam, yaitu:

• Stop kontak kecil, merupakan stop kontak dengan 2 lubang (kanal) yang berfungsi untuk menyalurkan listrik pada daya rendah ke alat-alat listrik melalui steker yang juga berjenis kecil
• Stop kontak besar, merupakan stop kontak dengan 2 kanal AC yang dilengkapi dengan lempeng logam pada sisi atas dan bawah kanal AC yang berfungsi sebagai ground. Stop kontak jenis ini biasanya digunakan untuk daya yang lebih besar.

Berdasarkan tempat pemasangannya, dikenal 2 jenis stop kontak.

• Stop kontak in bow, merupakan stop kontak yang dipasang di dalam tembok.
• Stop kontak out bow, merupakan stop kontak yang dipasang di luar tembok atau hanya diletakkan di permukaan tembok pada saat berfungsi sebagai stop kontak portabel.

e. Steker

Steker atau staker atau yang sering disebut colokan listrik karena memang berupa 2 buah colokan berbahan logam dan merupakan alat listrik yang berfungsi untuk menghubungkan alat listrik dengan aliran listrik, ditancapkan pada kanal stop kontak sehingga alat listrik tersebut dapat digunakan.

Berdasarkan fungsi dan bentuknya, steker memiliki 2 jenis.

• Steker kecil, merupakan steker yang digunakan untuk menyambung alat-alat listrik berdaya rendah, misalnya lampu atau radio kecil dengan sumber listrik atau stop kontak.
• Steker besar, merupakan steker yang digunakan untuk alat-alat listrik yang berdaya besar, seperti lemari es, microwave, mesin cuci, dengan sumber listrik atau stop kontak. Steker jenis ini dilengkapi dengan lempeng logam untuk kanal ground yang berfungsi sebagai pengaman.

f. Kabel

Kabel listrik merupakan komponen listrik yang berfungsi untuk menghantarkan energi listrik ke sumber-sumber beban listrik atau alat-alat listrik.

Untuk instalasi listrik rumah tinggal, kabel yang digunakan biasanya berjenis sebagai berikut.

• NYA, kabel jenis ini merupakan kabel listrik yang berisolasi PVC dan berintikan/berisi 1 kawat. Jenisnya adalah kabel udara atau tidak ditanam dalam tanah. Kabel listrik ini biasanya berwarna merah, hitam, kuning atau biru. Isolasi kawat penghantarnya hanya 1 lapis sehingga tidak cukup kuat terhadap gesekan, gencetan/tekanan atau gigitan binatang seperti tikus. Karena kelemahan isolasi itulah, maka dalam pemasangannya diperlukan pelapis luar dengan menggunakan pipa conduit dari PVC atau besi.
• NYM, merupakan kabel listrik yang berisolasi PVC dan berintikan kawat lebih dari 1, ada yang 2, 3 atau 4. Jenis kabel udara dengan warna isolasi luar biasanya putih dan warna isolasi bagian dalam beragam. Karena isolasi rangkap inilah kabel NYM ini relatif lebih kuat terhadap gesekan atau gencetan/tekanan.
• NYY, kabel listrik jenis ini merupakan kabel berisolasi PVC, berintikan 2,3 atau 4 dengan warna isolasi luarnya hitam. Jenis kabel tanah sehingga tahan terhadap air dan gencetan atau tekanan.
• NYMHYO, kabel jenis ini merupakan kabel serabut dengan dua buah inti yang terdiri dari 2 warna. Kabel jenis ini biasa digunakan pada loudspeaker sound system, lampu-lampu berdaya kecil sampai sedang.

Demikian sekilas pengenalan peralatan-peralatan listrik untuk instalasi listrik rumah tinggal , keterangan fungsi, bentuk/konstruksi dan cara kerja dari setiap alat merupakan penjelasan secara umum.

Peralatan Untuk Instalasi Listrik

a. Tespen
Tespen sering digunakan dalam kegiatan elektronik. Tespen merupakan alat bantu pengukuran sederhana. Tespen digunakan untuk mengetahui apakah suatu penghantar listrik (kabel atau kawat) teraliri arus listrik. Di dalam tespen, terdapat lampu petunjuk (indikator) yang akan memberikan tanda hidup (menyala) jika ujung tespen ditempelkan pada saluran yang teraliri arus listrik. Apabila menyala, pada bagian sumber terdapat tegangan. Sebaliknya, apabila tidak menyala, pada bagian sumber tidak terdapat tegangan.

Cara penggunaan tespen sebagai berikut:

1. Pegang tespen dengan ujung-ujung jari.
2. Letakkan jari telunjuk pada bagian atas (tempat jari tangan).
3. Pastikan jari tangan Anda tidak menyentuh bagian sumber dan buatlah pengukuran menjadi nyaman.
4. Tempelkan ujung bagian bawah tespen (tempat sumber) dengan penghantar yang akan diuji.
5. Perhatikan lampu petunjuk.
6. Lepaskan tespen dari penghantar yang diuji.

b. Solder

Solder merupakan alat bantu dalam merakit atau membongkar rangkaian elektronik pada rangkaian yang terdapat pada papan PCB. Solder merupakan alat elektronika yang mengubah energi listrik menjadi energi panas. Solder banyak jenis dan beragam bentuknya. Pada umumnya, solder berbentuk seperti pistol, dan lurus dengan mata solder di ujung yang berbentuk lancip, dan dilengkapi tombol pengatur suhu ukuran tinggi rendahnya panas yang dihasilkan untuk membuat kawat timah mencair agar dapat melepaskan atau menyatukan kaki-kaki komponen pada papan PCB. Suhu panasnya yang terlalu berlebihan dapat merusak komponen atau menyebabkan komponen lain ikut terlepas. Solder juga digunakan untuk upaya alternatif jumper dengan menghubungkan kabel kecil pada hubungan yang putus pada papan Pcb yang retak atau terputus dapat tersambung kembali.

c. Gergaji
Gergaji adalah alat untuk memotong benda kerja. Jenis gergaji dapat dibedakan dari matanya dan juga bentuk dari gergaji itu sendiri. Mata gergaji untuk memotong kayu bentuknya kasar dan jarak antarmata renggang. Mata gergaji untuk memotong besi mata gergajinya lebih halus dengan jarak antar mata gergaji bentuknya lebih rapat: Bentuk dan jenis gergaji tangan seperti berikut.

• Gergaji coping saw, bentuknya menyerupai “U”, biasa digunakan untuk memotong triplek atau papan. Mata gergajinya kecil, tipis, dan tajam, serta dapat diganti.
• Gergaji handsaw, biasa digunakan untuk memotong balok kayu. Mata gergajinya besar dan jarak antarmata renggang. Mata gergaji tidak dapat diganti, maka jika tumpul, gergaji harus diasah dengan alat khusus.
• Gergaji crosscut saw, biasa digunakan untuk memotong kayu secara melintang.
• Gergaji backsaw, memiliki mata yang kaku sehingga cocok untuk memotong sudut dan mengikis.
• Gergaji keyhole saw, digunakan khusus untuk memootong kayu di bagian-bagian kayu yang sempit.
• Gergaji hack saw, adalah gergaji khusus logam dan memotong plastik atau pipa. Mata gergaji halus, jarak antarmata rapat, dan dapat diganti.

d. Palu
Palu adalah alat yang digunakan untuk memberikan tumbukan pada benda. Palu umum digunakan untuk memaku, memperbaiki suatu benda, menempa logam, dan menghancurkan suatu objek. Palu dirancang untuk tujuan tertentu dengan variasi dalam bentuk dan struktur. Bentuk umum palu terdiri dari gagang palu dan kepala palu, dengan sebagian besar berat berada di kepala palu. Bentuk umum tersebut merupakan desain dasar palu agar mudah digunakan, tetapi ada juga model palu mekanis yang dioperasikan untuk keperluan yang lebih besar. Palu besar dalam bahasa Indonesia disebut dengan godam.

Palu mungkin adalah peralatan paling tua yang masih diketahui keberadaannya. Palu dari batu diketahui telah digunakan sejak tahun 2.600.000 sebelum Masehi. Palu adalah peralatan dasar untuk banyak profesi. Sebagai analogi, palu juga digunakan sebagai perangkat yang didesain untuk memberikan tumbukan, contoh dalam mekanisme pelontar peluru pada pistol.

e. Gunting Seng
Gunting seng adalah alat yang digunakan untuk memotong seng atau sejenisnya.
